Описание

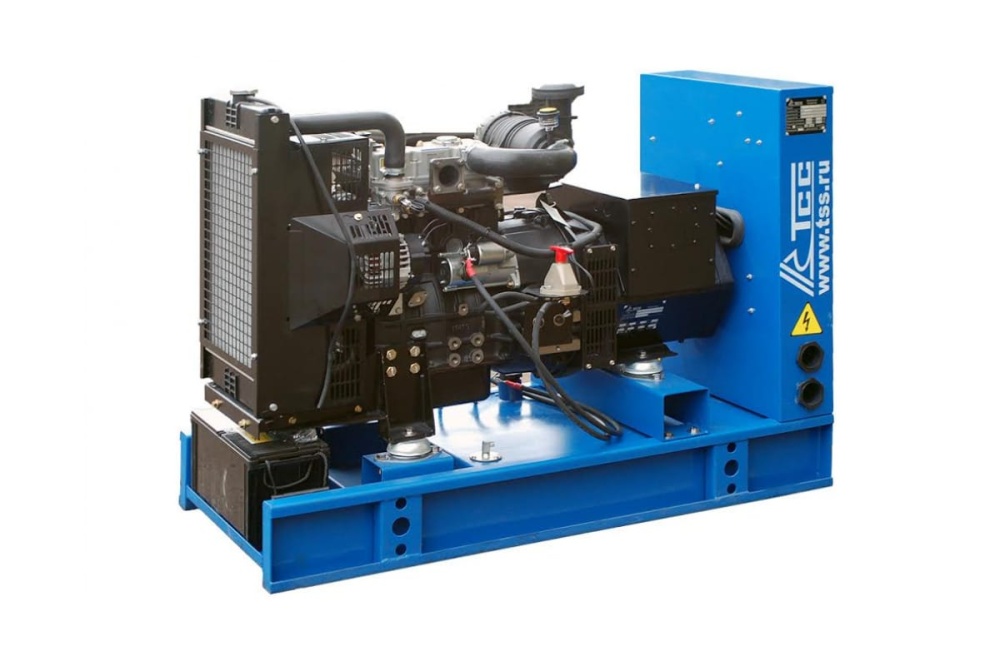

Дизельная электростанция ТСС АД-16С-Т400-1РМ18 003132 - устанавливается стационарно для эффективного электроснабжения (как резервного, так и основного) различных потребителей суммарной мощностью до 16000 Вт. Подключение устройств, приборов и установок осуществляется через клеммник, расположенный внутри шкафа управления устройством. Данная модель отличается высокой стабильностью вырабатываемого электричества, а также низким потреблением топлива, что предоставляет возможность её автономной работы без перегрузок и дозаправки в течение 16 часов. В базовой комплектации агрегат обладает степенью автоматизации 1 (запуск/остановка вручную, возможность аварийного отключения). Опционально возможны степень автоматизации 2 и 3 (2 - запуск/остановка осуществляется установкой самостоятельно, 3 - управление агрегатом осуществляется удаленно).

Особенности ТСС АД-16С-Т400-*РМ18 003132

	Быстрый запуск Электрический запуск агрегата осуществляется за счет встроенного аккумулятора ёмкостью 100 Ач. Напряжение АКБ - 12 В.
	Простота управления Все элементы контроля над работой установки, такие как: электронный контроллер, кнопка аварийной остановки, замок запуска и прочие, - расположены в одном месте, на лицевой панели шкафа управления.
	Эффективное охлаждение Наличие в конструкции дизельной электростанции ТСС АД-16С-Т400-1РМ18 003132 водовоздушной системы охлаждения обеспечивает её длительную работу без перегрева.
	Удобство при транспортировке Специальные отверстия в раме обеспечивают надежное закрепление такелажных приспособлений, что обеспечивает безопасное перемещение данной модели от одной рабочей точки к другой.
	Меньше вибраций Для продолжительной и надежной работы генератора в его конструкции предусмотрена система гашения вибраций, повышающая износостойкость его составных деталей и механизмов.

Преимущества ТСС АД-16С-Т400-*РМ18 003132

Общие характеристики:

• Оригинальный высокотехнологичный и высокоресурсный двигатель Perkins, обладающий высокой топливной эффективностью и низким потреблением масла, низкими характеристиками шумности и высокой экологичностью;
• Подходит для резервного электроснабжения систем жизнеобеспечения, установок, используемых при чрезвычайных ситуациях (МЧС, аварийные службы);
• ДГУ полностью готов к работе, укомплектован глушителем, АКБ, залит маслом и охлаждающей жидкостью и прошел 2-часовую обкатку;
• Быстрый и надежный холодный пуск;
• Уникальная технология по оптимизации процесса сгорания топлива;
• Низкое потребление топлива и уровень шума;
• Эмиссия CO соответствует строжайшим требованиям и стандартам (TA Luft);
• Конструкция двигателя соответствует главным международным стандартам;
• Продуманная стыковка узлов и деталей обеспечивает лучшее соединение деталей, простоту обслуживания, надежность и высокую производительность двигателя;
• Отличное соотношение выходящей мощности на килограмм веса двигателя;
• ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей;
• Все комплектующие проходят входной контроль качества, затем обеспечивается полный контроль процесса производства и конечный контроль качества при 2 часовых испытаниях ДГУ во всех режимах нагрузки, в том числе при 110 %;
• Сертификат соответствия C-RU.АГ75.B.18854: соответствие ГОСТ Р 53174-2008, ГОСТ Р 51318.12-99 (СИСПР 12-97), ГОСТ 12.1.012-2004, ГОСТ 12.1.003-83;
• Объем системы охлаждения - 7 л;
• Мощность номинальная/максимальная - 20/23 кВА;
• Коэффициент мощности - 0.8;
• Расход топлива при 50%, 75% и 100% нагрузки - 3.1, 4.7, 6.2 л/ч.

Характеристики двигателя:

• Мощность номинальная - 18 кВт;
• Мощность максимальная - 20.3 кВт;
• Количество цилиндров - 4;
• Расположение цилиндров - рядное;
• Тактность двигателя - 4;
• Система охлаждения - жидкостная;
• Система впуска воздуха - без турбонаддува;
• Диаметр цилиндра - 84 мм;
• Ход поршня - 100 мм;
• Степень сжатия в цилиндрах - 23.3:1;
• Регулятор оборотов - механический;
• Напряжение бортового электрооборудования - 12 В;
• Пусковое устройство (стартер) - 12/2;
• Зарядный генератор - 65 А;
• Удельный расход топлива - 237 г/кВт*ч;
• Тип топливного фильтра - фильтроэлемент;
• Рекомендуемый тип масла - SAE 15W40/10W30.API CH-4;
• Тип масляного фильтра - одноразовый фильтр;
• Вентилятор, Ø 320 мм, интегрированный;
• Уровень шума, 7 м - 83 дБ;
• Масса - 242 кг;
• Габаритные размеры - 946х497х840 мм.

Характеристики генератора TSS-SA-16:

• Постоянная мощность - 16 кВт;
• Тип генератора - бесщёточный, синхронный;
• Система возбуждения - SHUNT;
• Напряжение - 400/230 В;
• Номинальный ток - 28.8/69 А;
• Частота - 50 Гц;
• Количество фаз - 3/1;
• КПД - 94%;
• Шаг обмотки - 2/3;
• Количество опорных подшипников - 1;
• Класс защиты обмотки - IP21;
• Степень изоляции - Н;
• Фактор мощности (cos φ) - 3/1;
• Точность регулировки напряжения (± %) - 1;
• Регулятор напряжения;
• Масса - 146 кг;
• Габаритные размеры - 640х490х560 мм.

Характеристики контроллера SMARTGEN HGM-6120:

• Язык интерфейса контроллера - русский;
• Интерфейс RS-485 (ModBUS RTU);
• Выбор режима измерения;
• Степень изоляции - 0.5 Мом(1 КV);
• Класс защиты - IP55(42);
• Диапазон рабочих температур - от -25 до +70 °C;
• Частота - 35-70 Гц;
• Потребляемая мощность - 3 Вт;
• Напряжение - 8-36 В;
• Функция задержки запуска;
• Функция задержки остановки (для охлаждения двигателя);
• Диапазон входного напряжения переменного тока для 3-фаз 4-провод (В);
• Диапазон входного напряжения переменного тока для 1-фаз 2-пров (В);
• Количество подключаемых датчиков - 15;
• Сигнал тревоги - неудачный запуск ДГУ;
• Сигнал/остановки ДГУ от датчика температуры ОЖ;
• Сигнал/остановки ДГУ от датчика давления масла;
• Сигнал/остановки ДГУ от датчика оборотов двигателя;
• Звуковой сигнал общей аварии;
• Сигнал тревоги - общее предупреждение;
• Сигнал тревоги - показатель низкого уровня топлива - опция;
• Сигнал тревоги/остановки ДГУ;
• Контроль напряжения АКБ;
• Контроль напряжения зарядного генератора;
• Индикация силы тока;
• Индикация числа оборотов двигателя;
• Частотомер;
• Счетчик часов наработки;
• Индикация температуры охлаждающей жидкости;
• Индикация давления масла;
• Индикация коэффициента мощности (cosφ);
• Индикация напряжения аккумулятора (В);
• Индикация активной мощности по 3ф (кВт);
• Индикация мощности (кВт);
• Индикация суммарной активной мощности (кВт);
• Индикация суммарной реактивной мощности (кВАр);
• Счётчик выработанной электроэнергии (кВт/ч);
• Индикация уровня топлива в баке - опция;
• Остановка по низкому напряжению;
• Габаритные размеры - 209Х153Х55 мм;
• Масса - 0.71 кг.

Комплектация

• Электростанция;
• Крепеж;
• Инструкция;
• Контроллер;
• Упаковка.
